電纜在線光纖測溫系統

傳統的電纜局部測溫技術已經無法滿足線路的高效監控,在此情況下就需要更先進的在線檢測技術來迎合社會發展的需求。同時,我國的電纜出現故障的主要原因就是缺乏對電力電纜線路的在線檢測工作,在電纜運行過程中,往往比較細小的漏洞引起故障。發熱是電路出現故障的主要表現形式之一,電纜運行溫度的在線檢測應用很重要。

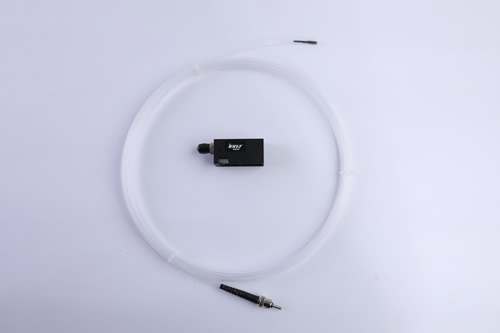

熒光光纖測溫

電纜測溫方式有哪些

pt100電阻溫度傳感系統

點式溫度傳感技術的核心是依靠溫度傳感器進行定點測量,例如固定的熱電阻等設備,進行特定的確定點進行溫度檢測。這種傳統的溫度測量技術能通過溫度傳感器中顯示的數據進行比對和分析,同時對線路中比較重要的位置能夠進行針對性的測量,對易于出現線路問題的階段重點檢測。但這種方法的固定性強而且對檢測的線路段輕重點差異較大,無法進行全面、系統的檢測。

電纜紅外測溫儀

熱效應在線檢測技術主要是通過熱效應設備進行開發的檢測技術,其主要原理是通過紅外熱像儀對電纜的表面進行溫度測量,根據測量數據進行人工的溫度計算從而確定線芯中心的溫度,比對是否符合電路要求等等,這種技術依賴人工的精準判斷,如果判斷有誤就可能造成電路的安全隱患,同時測量的以期也非常容易受客觀因素的影響、導致測量的數據不準確、影響人工的計算和判斷。

感溫電纜在線測溫系統

新型線式溫度傳感技術是近年來開發的新式監測技術,其感應器并不是安在電纜上的,而是通過對電纜的特殊材料改造從而為電纜增加了一項特殊的感應性能,這樣的電纜被稱作“感應型”電纜,因此這種特殊材料制作而成的電纜成本也相對來講價格較高,但實用性比較強。實際測溫工作中,測量中心可以通過對電纜的線路檢測進行數據反饋,同時這種電纜的溫度一旦超過預想的數值,就會自動向主機發出報警信號,能夠及時對危險進行預警。但這種電纜的溫度要求固定,不能按照實際需求進行合理的更改,同時預警信號并不完整,感應電纜也不能大范圍的應用,故在我國的電力系統中,這種特殊材料的感應電纜并未能投入大面積的電網使用中。

分布式光纖傳感技術

光纖傳感技術是我國近幾年科技發展的信息化產物,其中二氧化硅是制作光纖的主要成分,這種分子具有散射效應,能夠通過激光脈沖和光纖分子之間的作用構成拉曼散射式的信息反饋,同時拉曼散射能夠?qū)⒐饫w分子的熱震動通過數據表現,其中光時域反射儀測溫技術就是應用最廣的技術性代表。對比傳統的感應技術而言,光纖傳感技術的科技性較強,根據拉曼散射的原理進行溫度感應。

電力電纜運行溫度在線檢測技術應用

(1)光纖傳感技術的優勢。

光纖溫度傳感技術在應用中呈分布式的特點,其優勢主要是增強對易燃易爆環境的適應能力。由于其不再依賴傳統的傳感技術,而是通過拉曼散射式的光纖遙感進行溫度測量,能夠在一定程度上彌補傳統測量技術上的漏洞。并且,光纖對于溫度的感應能力更強,能夠使測量數據的準確性更高,對客觀因素的影響性降低,從而確保檢測系統的完善程度和工作質量。光纖傳感技術在速度上也具有一定的優勢,較傳統測溫技術而言,其實用性和速度更高,從而保證了檢測系統的良好工作安全性能。

(2)電纜發熱在線監測儀。

普通的測溫方式在精準程度上很難保證效果,同時對于逐一線條的發熱情況也難以嚴格把控,利用現代科技的智能型溫度傳感器,能夠使檢測系統的難度最大化降低。在單片機制作的電網檢測儀器中,能夠?qū)Ψ倍嗟碾娋W(wǎng)線路進行細致檢測,同時能夠像監控一樣進行實時抽查和維護,并且從效率上提高了工作的質量和安全。其具有自動報警的優勢,在電纜產生風險時及時向主機進行聯動報警,為電網的安全使用提供了基本保障,這也是現代科技發展的重要貢獻。在此之中,其在線監測儀的組態也較為簡單,操作方法也符合現代科技感,對于傳統的人工計算依賴性得到合理的改善,保證了數據的準確性和分析的合理性。

(3)對相關電路的查詢。

查詢電路這部分的工作是針對電纜的歷史報警溫度數據及實踐中的數據信息進行調查的,這樣的數據統計能夠?yàn)闄z修認為提供信息支持和工作的便捷性,方便相關工作人員更加省時、高效的分析問題所在。單片機通過數據反饋能夠?qū)囟葦?shù)值讀取到系統內,再通過智能化的手段將命令發給讀寫程序、對應單元等相關,從而讀取地址單元的內容。同時這種查詢方法能夠隨時隨地對線路進行細致化的監控,提高了電路檢測的質量。它將檢測工作落實在了關鍵位置,有效地解決了本文所提到的由細節原因而產生的監控不嚴引發的后果,為電纜運行提供了完善的安全保障。

電纜線路的高效維護策略

(1)制定完備的維修和管理機制。首先企業應致力于建設更加完備的維修和管理機制,通過相應機制的完善使企業的技術工作更加充分和細致,
同時對待機制的監督工作也要趨于細化,在細化的同時安排對工作人員的監督工作,確保企業的人員管理上有一定的工作質量和監管作用。在維修和管理機制制定時,企業應多結合自身的實際需求情況,且具有針對性地進行需求融合,并且在維修工作上應采取個人“專責化”的管理方案。再次,企業應該通過獎懲制度調動工作人員的工作積極性和調整其工作態度,定期做好考核工作,對具有一定工作能力的工作人員予以獎勵及職稱評分,從而激發員工的工作興趣和學習能力,這樣的方法能夠在電力企業的電力電纜線路的維護工作中,充分發揮人力資源的優勢與長處。

(2)定期對電纜線路溫度的檢測與維護。對電纜線路的定期檢查工作是維護工作的重要組成部分,檢查是發現隱患的根本途徑,同時也是排查隱
患的基本方法。在日常的額電纜線路溫度檢測中,工作人員應認真記錄測量數據,并且對測量?jī)x器進行定期的修繕和檢查,從而保證測量數值的準確性,合理的排查電路的安全隱患。定期維護的工作內容主要有如下幾個方面:對電網線路周圍環境的定期維護、對相關數據的記錄工作、對地下電纜線路的不定期抽查、對線路密集區的溫度調查、對線路最大負荷之下的溫度維護,以及熱力管道附近的線路檢查等等,檢測與維護的工作量十分龐大與煩瑣,但通過儀器檢測也十分便捷與高效,技術人員應使光纖在線檢測儀得到充分利用,并且能夠在實際工作中使儀器發揮到最大作用。

檢測技術和儀器的不斷進步是電網工程不斷壯大的基礎條件,同時先進的技術也能為我國的電力水平起到推動作用。在管理電網的同時也要注意宣傳大眾合理用電,切莫在無意中為電力企業的管理工作制造不必要的麻煩。為了適合新時代的電力電纜管理需求,相關電力企業要積極調動員工的工作意識,并且對目前的技術水平不斷創新,使我國的電網檢測水平處在領先局面。
