油氣管道光纖預警監測

開關柜測溫、變壓器測溫是華光天銳光纖測溫系統的應用范圍之一，還有光纖傳感器、光纖火災預警系統、光纖振動應變傳感器監測。

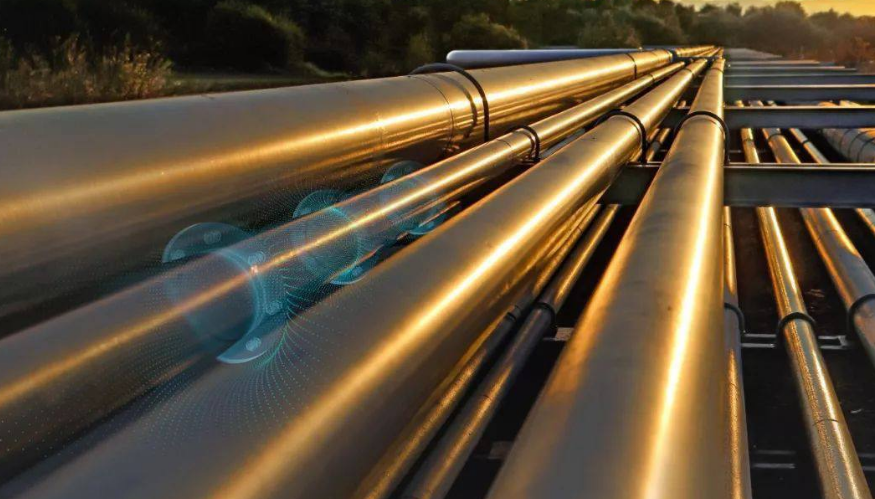

管道監測系統的重要性

在國內，地下管道是天然氣、石油、城市供曖、煤氣等重要系統不可缺少的物質輸送設施。對國民經濟發展和能源物資交通運輸具有非常重要的意義。同時管道設施投資巨大、多設于管溝內或埋于地面以下，其在空間上有一定的隱蔽性，如果由于人為或自然原因受到破壞，很難及時發現，且易燃易爆物質的外泄將帶來極大的安全隱患，如果由此引發火災或者爆炸事故，會帶來巨大經濟損失，甚至造成重大的人員傷亡和社會秩序的混亂。

發電廠蒸汽溫度的測量

發電廠溫度測量一般采用熱電偶裝置，熱電偶裝置通過溫度套管安裝在被測溫的管道上，溫度套以角焊縫的形式管焊接在管道上，套管和管道形成一個封閉的連通空間，熱電偶穿過套管暴露在管道內的蒸汽流場內達到測量蒸汽溫度的目的。在機組運行過程中，高溫高壓蒸汽在管道內流動，過熱蒸汽的流速一般為40～50m/s，由于套管的存在，高速流動的蒸汽會持續流入套管的封閉型的蒸汽流道，由于流道一端封閉，蒸汽會在封閉端形成渦流，渦流會對套管內壁產生吹損沖蝕，從而使管座內壁壁厚減薄，特別是在套管封閉型的蒸汽流道頂部的焊縫附近，由于焊縫導致的流道形變形成擾流，所以在焊縫周邊蒸汽吹損沖蝕尤為嚴重，在機組實際運行過程中因蒸汽對套管吹損沖蝕減薄導致蒸汽泄漏的事故屢有發生。

分布式光纖測溫系統

而基于拉曼反射的分布式光纖測溫系統是近年發展起來的新型光纖測溫技術。具有測距，可復用，分辨率高，非破壞性報警，輸出光信號，抗電磁干擾，防潮抗腐蝕，誤差小等優點，因而可以用于強電磁場，高電壓，大電流，易燃易爆和復雜幾何環境等惡劣狀況下的溫度測量。由于油田中輸油管道受到腐蝕生成缺陷后的檢測較為復雜且經濟成本較高。

分布式光纖傳感測量技術

分布式光纖傳感測量是利用光纖的原理進行連續沿線的測量的技術。光纖可以作為傳感元件，也是傳輸溫度的元件，光纖測溫系統可以在整個光纖長度上對沿光纖分布的環境參數進行連續測量，同時獲得被測量的空間分布狀態和隨時間變化的信息。將光纖沿管線鋪設作為傳感元件，則整個光纖長度上的任一點都是敏感點，屬于長距離測量，理論上傳感距離任意長，空間分辨率任意大小，檢測范圍廣，并且光纖的特點有不受電磁干擾，靈敏度高，可靠性高，耐腐蝕，體積小等諸多優點，能夠滿足對數十公里管道全線的各種情況進行實時在線預警的監測。

福州華光天銳根據分布式光纖測溫系統所自主研發出輸油管道在線監測系統，可以在不破壞管道的前提下對輸油管道內壁存在的各種類型缺陷進行準確判斷，并且能精確定位缺陷的空間位置。監測系統可以測量獲得溫度、壓力、流體速度等參數，將這些參數帶入實驗數據擬合公式，可以精確計算管道內壁缺陷處的壁厚。該監測系統的開發對輸油管道的安全運行具有重要意義。

管道振動光纖監測裝置

光纖振動傳感器能夠?qū)μ烊粴獾仁姓艿肋M(jìn)行實時監測并加以分析處理，能夠?qū)崿F(xiàn)天然氣管道侵害事件的發現預警和損傷滲漏點的探測分析。
管道振動光纖監測系統，包括光纖傳感器、光纖測溫主機、監測系統和報警預警顯示屏等；光纖傳感器固定于管道設置，光纖傳感器包括順管道敷設的光纖線纜和用于安裝光纖線纜并與管道形成夾持固定連接的夾持器；測感裝置包括對光纖線纜振動監測的振動采集器和對光纖線纜溫度變化監測的光纖測溫儀；振動采集器和光纖測溫儀均與監測控制器信號連接，監測控制器與預警裝置信號連接并向預警裝置傳輸預警信息和發出預警命令。

需要光纖監測系統的可以聯系福州華光天銳，歡迎代理合作，廠家oem招投標。
