開關柜光纖光柵感溫火災探測系統

開關柜為什么要光纖光柵感溫火災探測系統

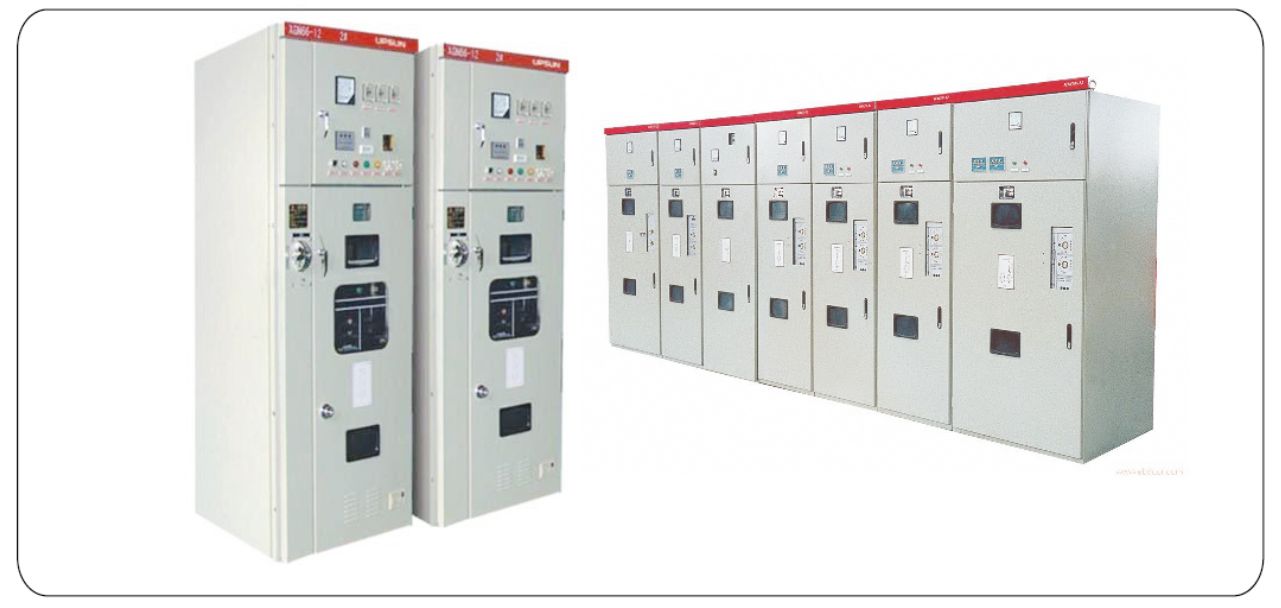

開關柜是變電站的關鍵設備，其內部開關觸頭完成電力調度的執行工作。開關柜觸頭由于負載過大、觸頭老化、觸頭接觸不正等原因，會導致觸頭溫度升高，溫度過高容易引起火災，引起電力供應故障、電力中斷和人員財產損失。變電站現有的測溫方式，主要是手持紅外測溫儀來測溫，每天定時到各開關柜巡檢，獲得開關柜的溫度狀態信息。各變電站迫切需要一種在線測溫技術，實時自動采集各觸頭溫度，在溫度過高之前及時、準確的監測溫度變化并發出預警，使管理者有充分的時間采取相應的措施，避免發生停電事故和火災發生。

光纖測溫傳感技術可以開發出光纖光柵感溫火災探測系統，實時對開關柜進行溫度監測，并進行預警和報警。該系統采用了全光纖傳感無源測溫方式，消除了監測系統自身的安全隱患，極大提高了監測系統對電力溫度監測的可用性。該光纖測溫系統被很多電廠和供電公司使用，大大降低了火災事故的發生，真正地做到防患于未然，符合電力行業“安全第一，預防為主”的安全思想。

光纖光柵測溫系統主機功能有哪些

1.感溫器件防燃防爆。

測溫部分采用全光纖結構，真正實現了無源溫度監測，自身不帶電，不發熱，不會因?yàn)閭鞲邢到y(tǒng)的布設帶來安全隱患。

2.測溫精度高，響應快。

測溫主機的溫度分辨率高，溫度測量精度高。全通道掃描時間短， 16個通道的溫度檢測時間2秒左右。

3.實時在線監測。

對變電站開關柜中所有測點的溫度進行7×24小時不間斷監測，并定時保存溫度測量數據，為各開關柜的健康監測提供輔助數據。

4.精確的空間定位。

光纖光柵溫度傳感與每個測點位置對應，每個傳感器具有全局唯一性。通過上位機監控軟件可以精確的定位發生報警的傳感器位置。

5.靈活的分區報警控制。

通過上位機監控軟件，對不同的測溫點可以根據客戶需求進行分區管理，一般同一開關柜內的觸點設為一個分區。對每個測溫點設置不同的報警參數，如溫度預警、溫升預警、溫度報警和溫升報警等，精確甄別出真正火災和虛假火災，消除誤報和漏報。

6.完善的自我診斷功能。

本系統中每個溫度傳感器具有波長唯一性，系統數據庫能夠記憶其精確位置。系統每進行一次溫度測量的同時進行系統的自我檢測與診斷，實時發現傳感器故障，以便及時的維修與維護。

7.強大的軟件功能。

在人機界面上實時顯示每個監測區域的位置、溫度值和溫度變化情況。如果上位機上配裝了短信報警模塊則可將報警信息發送到指定人員的手機上，確保火災險情得到及時處理。在上位機上還可以查詢歷史溫度數據和報警記錄，生成安全運行報表。
