光纖測溫與PT100測溫比較

PT100 測溫原理

PT100 溫度傳感器是一種以白金(Pt)做成的電阻式溫度檢測器,屬于正電阻系數,其電阻和溫度變化的關系接近線性關系。

電子儀表需要獲取 PT100 所處的溫度值,需給帶有 PT100 的導電電纜通微小電流,獲取 PT100 傳感器的電阻兩端電壓,算出電阻值,從而推算出 PT100 所在的環境溫度。



PT100 測溫特點

1.PT100 測溫組件為導線和 PT100 組成,整體為可導電。

2.隨著測溫點與儀表之間的距離加長,導線必須為 3 線制或者 4 線制,提供溫度補償。

3.PT100 在無磁場干擾的情況下,工作穩定;在有電磁場干擾的情況下,易傳導脈沖

群干擾、射頻騷擾、浪涌等干擾,致使溫控器無法工作或損毀。

4.瞬時響應速度差。

5.技術成熟,技術實現簡單。

6.測溫探頭的大小一般為ф3mm 或者ф4mm.



PT100 應用領域

1.民用產品。

2.根據《JB/T7631 變壓器用電子溫控器》溫控器的行業標準:PT100 適用于對變壓器繞組的額定電壓在1KV及以下的干式變壓器繞組溫度及油浸式變壓器油溫進行測控的電子溫控器。



熒光式光纖測溫原理

該測溫產品主要由轉換模塊、光纖光纜(多模光纖)、前端的感溫?zé)晒庀⊥敛牧辖M成。

測溫原理是轉換模塊發送激勵光,經多模光纖傳輸?shù)蕉瞬康臒晒庀⊥敛牧?,該稀土材料在不同的溫度環境下返回不同的熒光,熒光返回到轉換模塊,模塊解析出溫度。



熒光式光纖測溫特點

1.對電磁干擾免疫(光纖光纜材料為二氧化硅,前端感溫材料為無機材料)。

2.光纖引出線對地為 40cm 的情況下,耐受 100KV 電壓(此試驗非極限試驗)。

3.光纖探頭小巧,華光天銳公司的光纖產品的光纖直徑可做ф400um。

4.響應速度快。

5.防燃防爆,光纖的熔點為 1670℃。



熒光式光纖測溫應用領域

1.強磁場、電場干擾的環境。

2.易燃易爆場合。

3.醫療、石化等環境。

4.變壓器繞組高低壓側。

5.軌道交通機車環境。

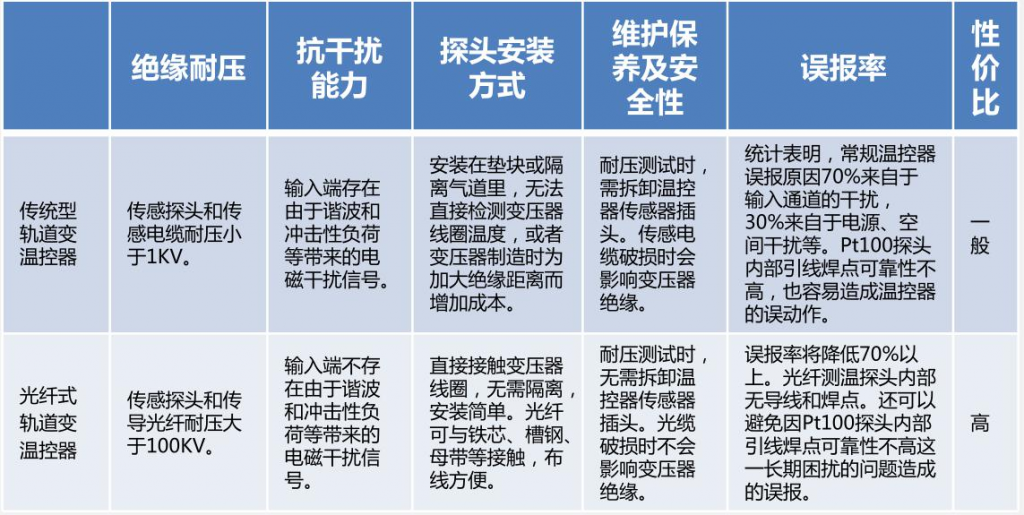

以傳統型軌道交通溫控器與光纖式軌道交通溫控 器的應用做對比,如下表:
