電纜橋架測溫系統

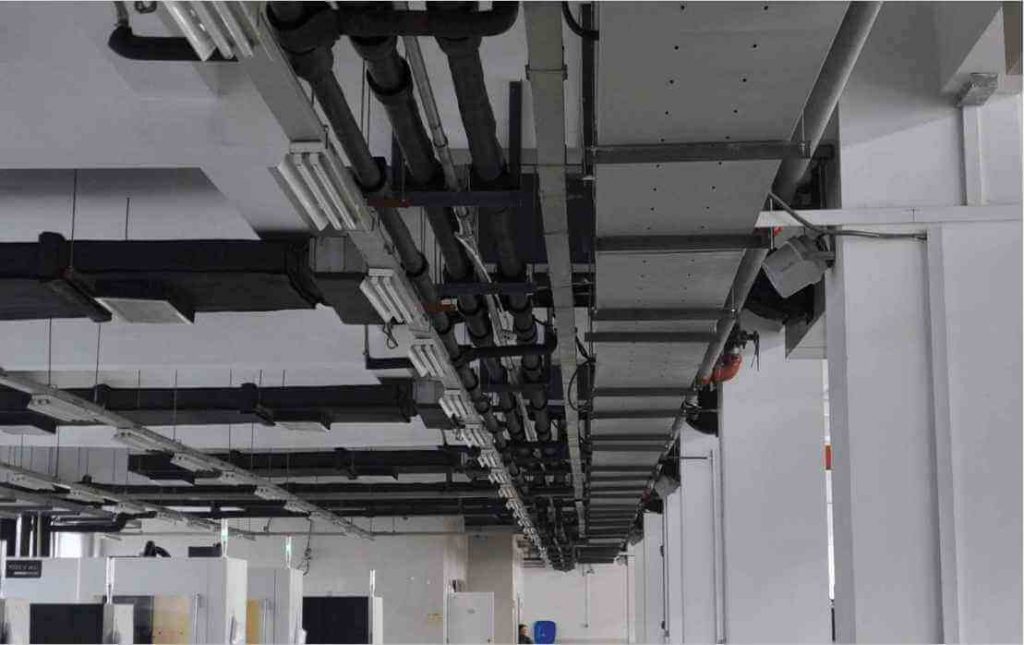

電纜橋架測溫系統是電纜橋架一個必須重要的組成部分，電纜槽式橋架架在空中用于放置電纜?，F(xiàn)有電纜槽式橋架存在的問題是，電纜發熱容易產生高溫，導致電路短路或起火等事故。

電纜橋架產品是六十年代初，工業發達國家研制出來的一種新型電纜敷設裝置。隨著電氣化，自動化的高度發展，特別是配電方式的改變，地溝直埋和支架敷設電纜已滿足不了使用要求，而取而代之的是電纜橋架，從而加快了施工進度，保證了質量，實現了產品的標準化、系列化、通用化。

在核電領域，電纜橋架的防火安全保護是十分重要的，當出現意外火災時，其能臨時保護電纜正常工作，從而保障了核電站的安全運行。當電纜橋架采用了較厚的絕熱材料時，隨之帶來的問題是當電纜正常通電時其內部溫升會比較高，也形成了另一個安全隱患；如何在保證電纜橋架防火安全的同時，控制其內部正常溫升是核電電力設施必須解決的問題。因此，對于采用了保護裝置的電纜橋架如何通過實驗測試其正常運行時內外溫差，或者說其在特定外界溫度下，內部最高會達到的溫度，對于保障電纜安全運行是很重要的。但目前還沒有較好的測試手段和方法解決上述問題。

人們普遍使用的電纜橋架是由主體和蓋板插接組成的封閉體，由于電纜長時間工作時產生的熱量不能及時散發，在很大程度上降低了電纜的載流量，而且容易發生火災。

在核電領域，電纜橋架的防火安全保護是十分重要的，當出現意外火災時，其能臨時保護電纜正常工作，從而保障了核電站的安全運行。當電纜橋架采用了較厚的絕熱材料時，隨之帶來的問題是當電纜正常通電時其內部溫升會比較高，也形成了另一個安全隱患；如何在保證電纜橋架防火安全的同時，控制其內部正常溫升是核電電力設施必須解決的問題。因此，對于采用了保護裝置的電纜橋架如何通過實驗測試其正常運行時內外溫差，或者說其在特定外界溫度下，內部最高會達到的溫度，對于保障電纜安全運行是很重要的。但目前還沒有較好的測試手段和方法解決上述問題。

電纜溝是用來放置和保護電纜設施的地下管道，是發電廠、變電站、市政工程和大型廠礦中不可或缺的基礎設施。但由于地勢、設計結構或環境因素的影響，隔一段時間，電纜溝就會出現內外溫差過大的情況，導致容易產生凝露或積水，從而腐蝕電纜溝內的電纜，破壞電纜絕緣性，影響其壽命，嚴重的還會導致因電纜進水造成爆裂。

電纜橋架分布式光纖測溫系統

1、 實時性：系統對電纜橋架的溫度進行全天候?qū)崟r監控，及時發現并定位溫度異常點，做到早期預警；

2、分布式：系統為分布式測溫，提供連續的動態監測信號，可以實時測量到被監測物體每隔 1 米各點的溫度變化；

3、先進性：光纖本身既做信號傳輸，也用于溫度探測，即通信、傳感一體化，通過采用不同的外護套材料， 系統可以適應各種環境；

4、準確性：系統的測溫精度 ±1℃，定位精度 1m；

5、 靈活性：各種功能設定由系統主機上的應用軟件來實現，可設置多級溫值報警，并且可以根據環境不同進行修正；每個報警分區可單獨編程，并可按照用戶要求進行設計；

6、 擴展性：系統可以對多路光纖進行同時測量，根據實際需要，選擇多路設備，有多路可以選擇；

7、兼容性：系統支持以太網口、RS232 接口，向終端用戶控制系統（如平板 PC）提供分區、溫度及報警信息；

8、 壽命長：鎧裝感溫電纜在不受外力破壞的前提下，使用壽命可達 25 年；

9、使用簡易：系統提供可視化界面，界面簡單、簡潔，不會給客戶帶來額外的管理費用；

10、本質安全：系統具有本質安全，防爆、抗強電磁干擾、防雷擊等特點；

11、系統應用范圍廣：發電站、輸配電網、高層建筑、大型商場、倉庫、教學樓、住宅區、地鐵等公共場所。
