熒光光纖測溫系統

細節圖片

更多產品圖片聯系微信獲取

  • 熒光光纖測溫系統
  • 光纖測溫

詳細描述

詳細資料撥打電話:0591-83841511

熒光光纖測溫系統參數

(以下為標準參數,具體可根據客戶需求定制化,需要詳細功能資料請聯系公司電話:0591-83841511)

環境溫度 -20℃~+65℃
環境濕度 ≤95% (25℃)
工作電壓 100~300VAC
通訊方式/規約 RS485/Modbus-RTU
測量范圍 -40℃~200.0℃?(定制可達300℃)
測量精度 ±1℃ (可定制更高精度)
分辨率 0.1℃
測溫路數 1~32路(可擴展)
傳感器類型 進口石英光纖,標配5米 (可定制不同長度)
光纖探頭耐壓 100KV(40mm耐壓長度、5min耐受時間)
光纖探頭直徑 2.3mm? (可定制不同直徑)

熒光光纖測溫系統簡介

該產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。其中變送器使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接,能長期高精度和高穩定度工作,這大大提高了其應用范圍。與此同時,光纖測溫變送器有效地解除高壓斷路器或電纜頭處于過高溫環境下使用而縮短壽命,甚至燒毀斷路器或電纜,不利于開關柜的安全運行等隱患。變送器的精度及靈敏度高且耐高壓防腐蝕、可遠程監測、壽命長,體積小、使得儀表維護簡易方便,運輸安全。其內部模塊化集成設計,美觀合理。

熒光光纖測溫系統

熒光光纖測溫系統特點

光纖末端探頭貼在被測體表面測量溫度

測溫光纖對電磁場干擾免疫

對高壓絕緣、防燃防爆

單點測溫、數字信號輸出

光纖探頭最小可達600um

變送器小巧、安裝簡便



熒光光纖測溫探頭



光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分;光纖光纜為傳光部分,內部為石英光纖,石英光纖外部有涂覆層和包層,最外部為特氟龍保護套;末端感溫端含有感溫稀土材料,用于產生含有溫度信息的光信號;光纖整體耐200℃高溫,外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下,耐受工頻電壓100KV,持續時間5min

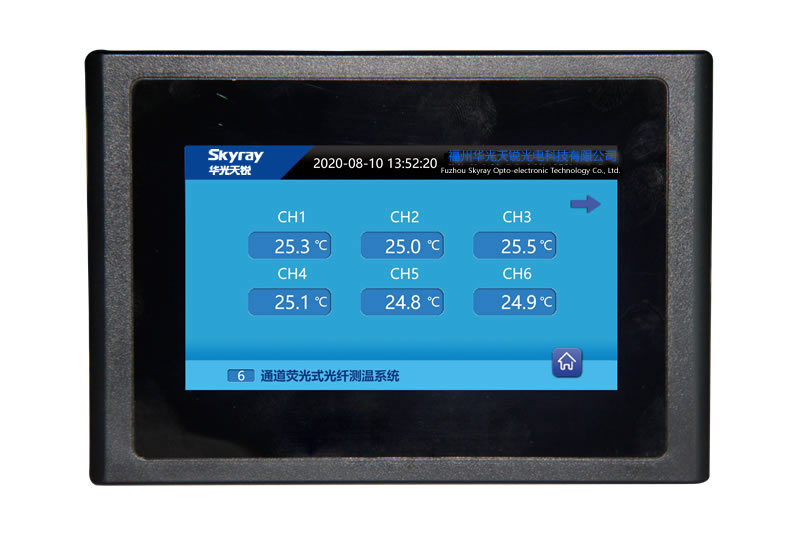

液晶顯示儀表

光纖測溫

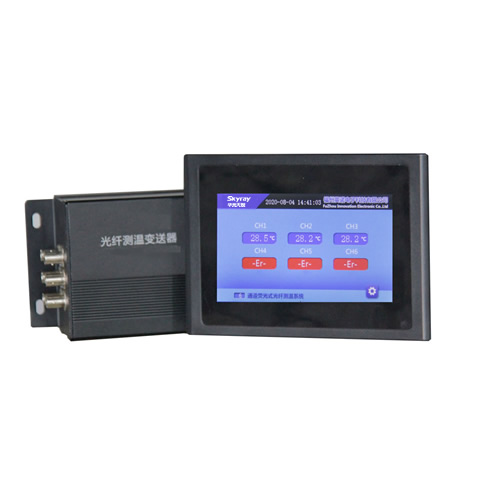

液晶顯示儀表與熒光光纖測溫變送器配套使用,通過RS485通訊接口采集變送器傳輸過來的溫度信息,實時顯示探頭溫度。該液晶顯示儀表提供一路與變送器連接的RS-485通訊接口。該顯示儀表可設置兩重超溫報警門限值,可設置測溫路數;該液晶儀表適用于高壓類開關柜、變壓器、變頻器、電抗器等設備。本儀表外觀簡便、穩定性高、性能良好。
