風電場熒光光纖測溫系統

風電場熒光光纖測溫,風力發電光伏新能源變壓器繞組溫控系統,油浸式變壓器繞組熒光光纖溫控系統（風電場主變壓器溫度監控）。

據風力發電場的結構，將熒光光纖測溫技術應用于風電場設備：
風機并網柜、變頻柜觸點測溫、齒輪箱，風機定子溫度監測。箱變溫度監測。
升壓站：升壓主變壓器的繞組溫度智能監測、高低壓開關柜觸頭及電纜接頭溫度智能監測、站內電纜溝電纜運行溫度監測。

熒光光纖測溫系統應用風機并網柜、變頻柜觸點可實際應用測溫：

風機頂部并網柜光纖測溫、變頻柜內并網柜輸入側光纖測溫、并網柜發電機定子側光纖測溫、變頻柜網側接觸器光纖測溫。

將測溫光纖頭部與出線電纜接頭共同用專用的方式接在銅排上，光纖隨電纜走線至測溫儀安裝位置與熒光光纖測溫儀連接，熒光光纖測溫儀AC 220V 供電，可以實現就地溫度顯示，并通過RS485通信信號將實時溫度數據上傳至監控軟件。

變頻柜網側控制器測溫 測溫主機安裝箱式變壓器用熒光光纖溫控系統（用于風電場箱變溫度監控）

箱式變壓器用熒光光纖測溫系統可以直接監測箱式變壓器的熱點溫度，提高設備的運行安全、延長設備的絕緣壽命、即時判斷設備的實際負荷能力、最大程度發揮輸配電潛能以提高設備的經濟效益，具有非常重要的意義。
箱式變壓器測溫系統安裝方案
箱式變壓器測溫位置在低壓繞組或高壓繞組和鐵芯位置，最高測溫需求為 200℃，所以設計箱式變壓器測溫光纖并結合固定裝置，在箱式變壓器澆注過程中預留測溫孔，測溫時將光纖植入測溫孔內可直接測量繞組位置處溫度。

油浸式變壓器繞組熒光光纖溫控系統（風電場主變壓器溫度監控）介紹
整套油變光纖測溫系統主要由光纖測溫主機、熒光光纖傳感器、轉接光纜、貫通器、法蘭盤等組成。熒光光纖傳感器直接放置在變壓器繞組線圈發熱部位，法蘭盤保障變壓器自身結構的密封性，將熒光光纖傳感器另一端與轉接光纜一端分別連接在法蘭盤上貫通器的內、外部?jī)蓚?cè)， 用以實現光信號的傳輸，轉接光纖另一端與熒光光纖測溫儀連接，熒光光纖傳感器將光信號傳給測溫主機，測溫主機將收到的光信號解調為溫度信號后本機顯示并通過 485 接口與監控系統進行通信，以此來實現對變壓器繞組溫度的實時監測。

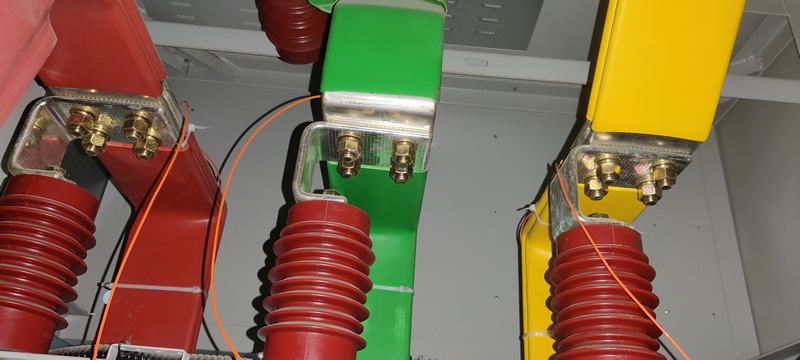

高壓開關柜用熒光光纖溫控系統光纖測溫儀安裝于開關柜二次室，測溫光纖通常安裝于靜觸頭和電纜接頭處。
