油浸式變壓器光纖溫度控制器

熒光光纖測溫

熒光光纖測溫

伴隨著光電子技術的發展,熒光光纖溫度傳感器擁有體積小、耐高溫、耐超高壓、抗腐蝕、絕緣性能好、性價比高、不受應力振動干擾等諸多優勢,能夠突破其他光纖測溫技術的局限,非常適合油浸式變壓器內部繞組熱點溫度的測量。

針對高等級變壓器設計要求,設計了耐受高等級電壓的光纖溫度探頭,并經過工頻耐壓及雷電沖擊試驗,完全達到變壓器內部高等級電壓安裝要求。

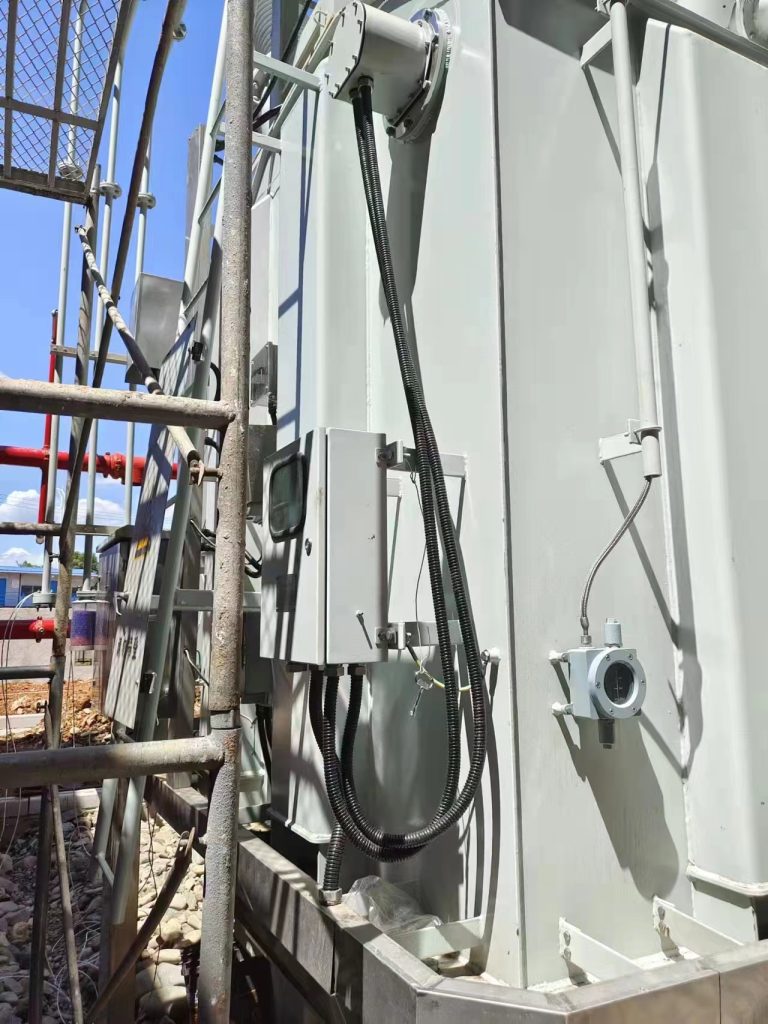

熒光光纖溫度監測系統主要由熒光光纖溫度傳感器、貫通器、光纖跳線、熒光光纖解調主機、監控軟件組成。熒光光纖溫度傳感器是該系統中的感溫部分,也是惟一安裝在變壓器內部的部件。貫通器被安裝在變壓器壁上,用于連接內部熒光光纖溫度傳感器和外部光纖跳線,起到光學聯通并能夠達到隔油密封的作用,能夠承受壓力。熒光解調主機用來解調熒光光纖溫度傳感器傳送出來的光學信號解析出溫度。溫度信號再通過485總線方式輸出至上位機監控軟件,實時讀出、保存、分析溫度數據。
