熒光光纖測溫儀

熒光光纖測溫儀的組成

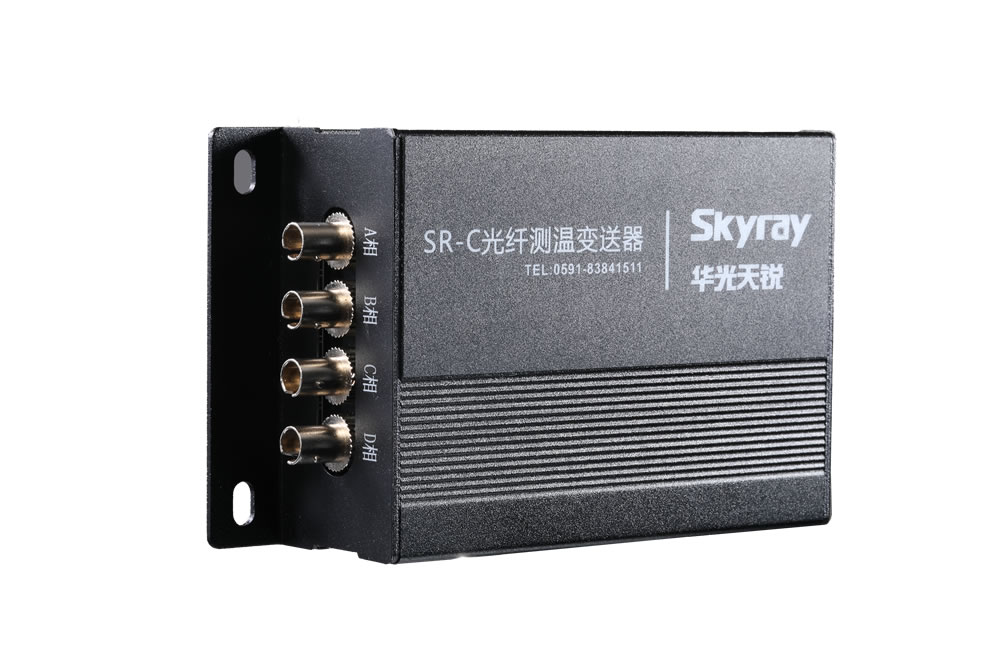

熒光光纖測溫儀是由帶有熒光光纖探頭的光纖傳輸線、光纖調制解調器以及光纖通訊轉換器三部分構成。熒光光纖測溫儀系統所采用的測溫儀為6通道熒光光纖測溫主機,六通道測溫原理及方式完全相同,并且會根據一定的原理采用輪循的方式進行溫度采集和監測。

電抗器測溫

熒光光纖測溫儀的原理

首先將光纖傳輸線上帶有熒光光纖探頭的一端固定于待測點處,另一側接到調制解調器中帶有激光器的固定連接處。連接調制解調器和RS232-485轉換器,為調制解調器接通220V交流電后,熒光光纖測溫儀開始工作。激光器中發射出固定波長的光激勵,通過光纖傳輸線激勵到探頭內的熒光物質,熒光物質會輻射出相應的熒光余暉。光激勵撤消后,熒光余暉通過調制解調器內的濾波片將信號傳輸給光電探測器,進而經過轉換器將溫度信號傳送到上層通訊系統。

熒光光纖測溫儀特點

熒光光纖測溫儀特點具有測溫準確、分辨率高、抗電磁干擾等特點,熒光光纖測溫儀能夠可靠地應用于具有強電磁干擾的環境,尤其能夠在惡劣的測溫環境下進行光纖測溫。并且結合先進的光纖測溫技術,上位計算機與數據采集系統單片機通訊控制,界面美觀、操作簡單,可以在線實時測溫監測、保存數據等,提高了系統的自動化與智能化。
